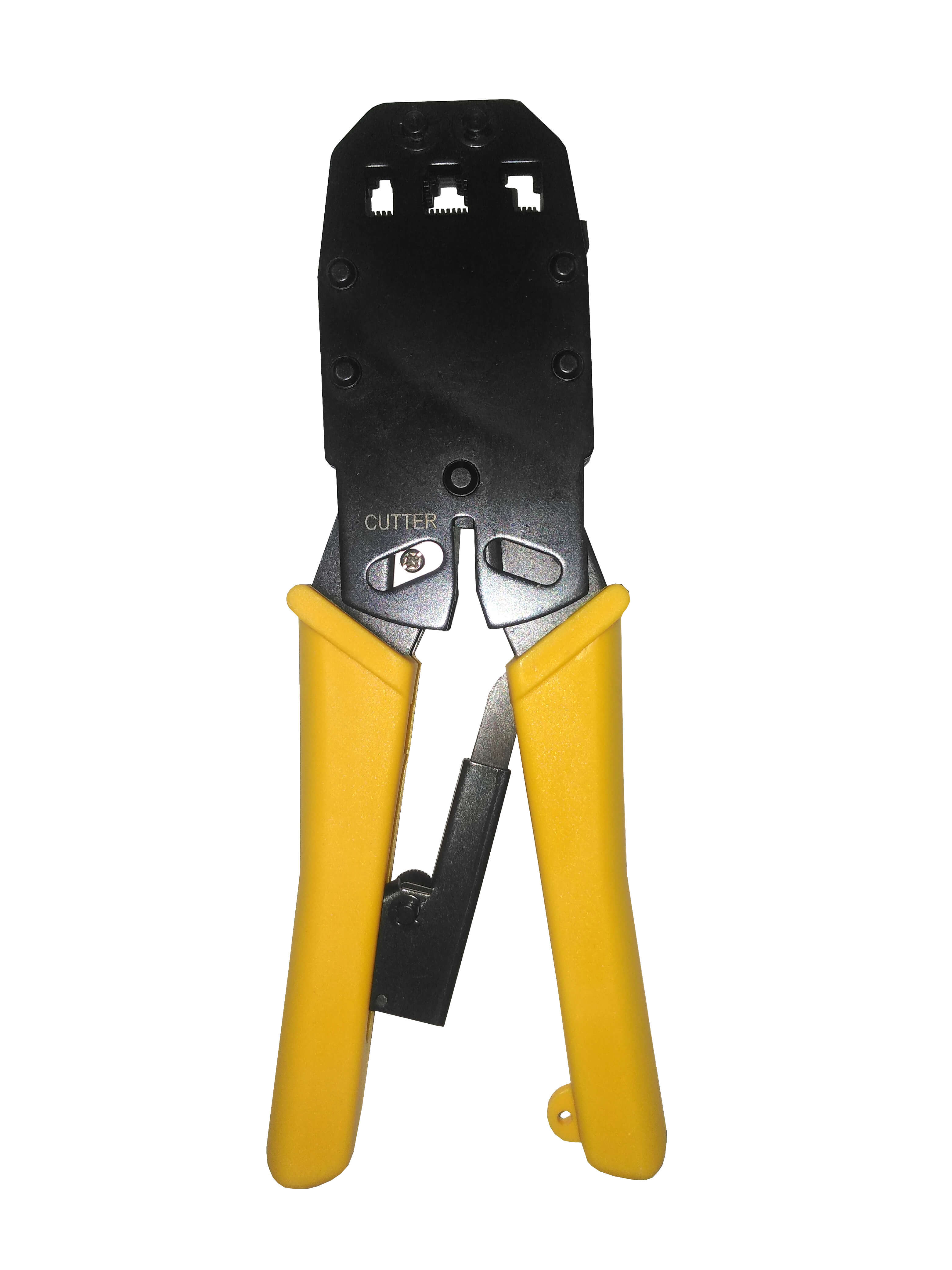

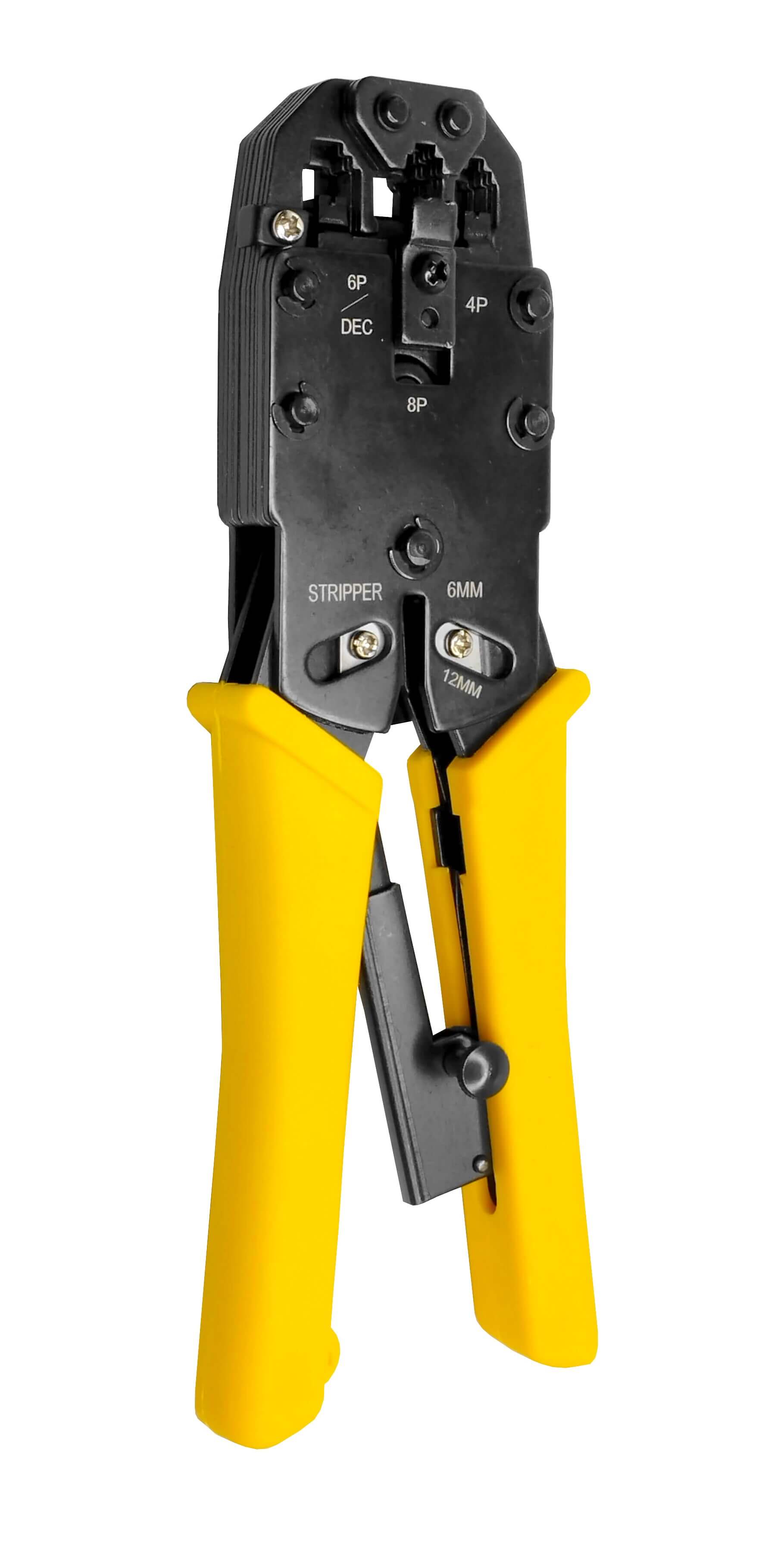

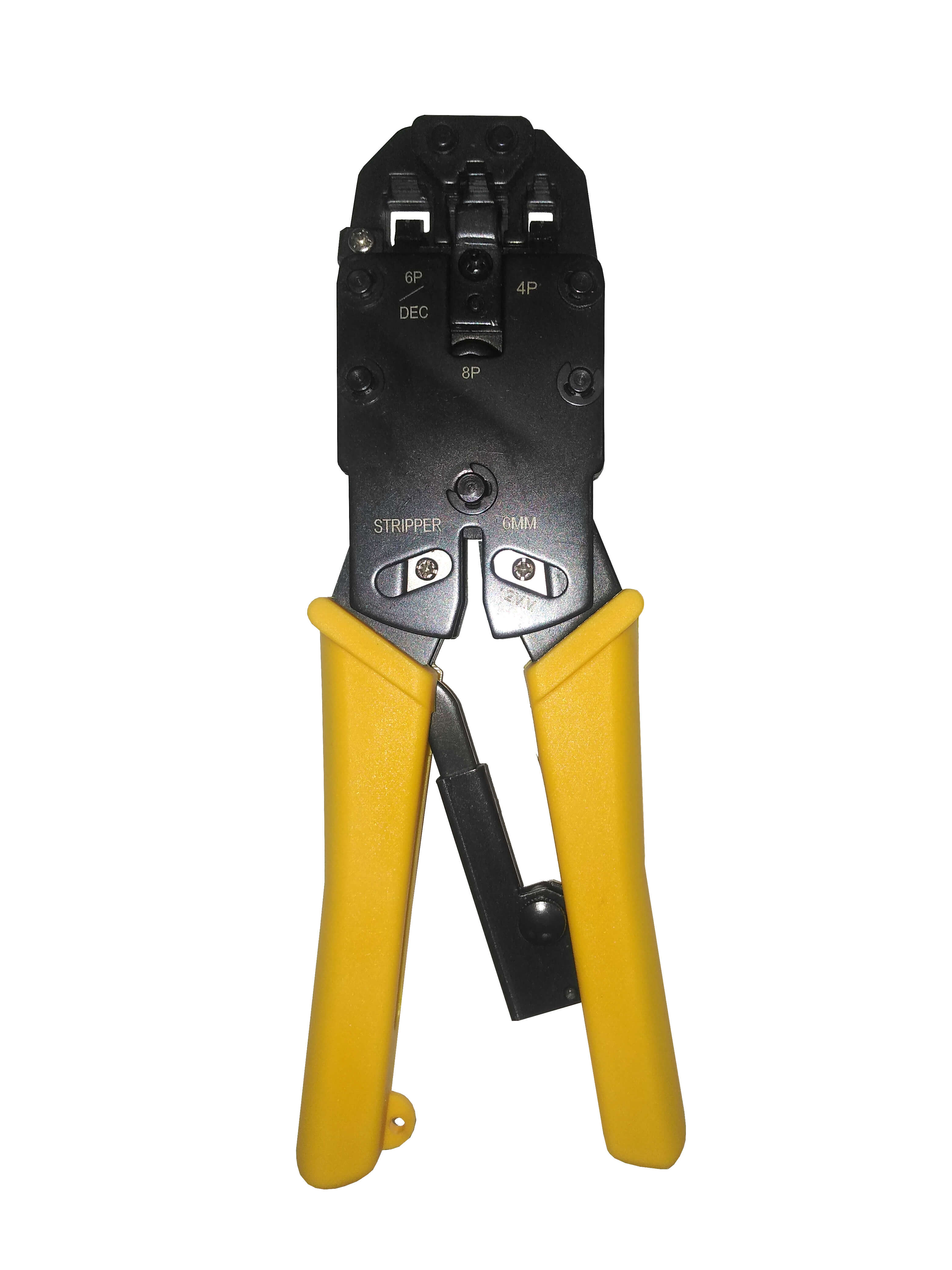

N-2008R Мультифункциональный инструмент для обжима 8p8c(RJ-45), 6p6c(RJ-12), 4p4c, NETKO Optima

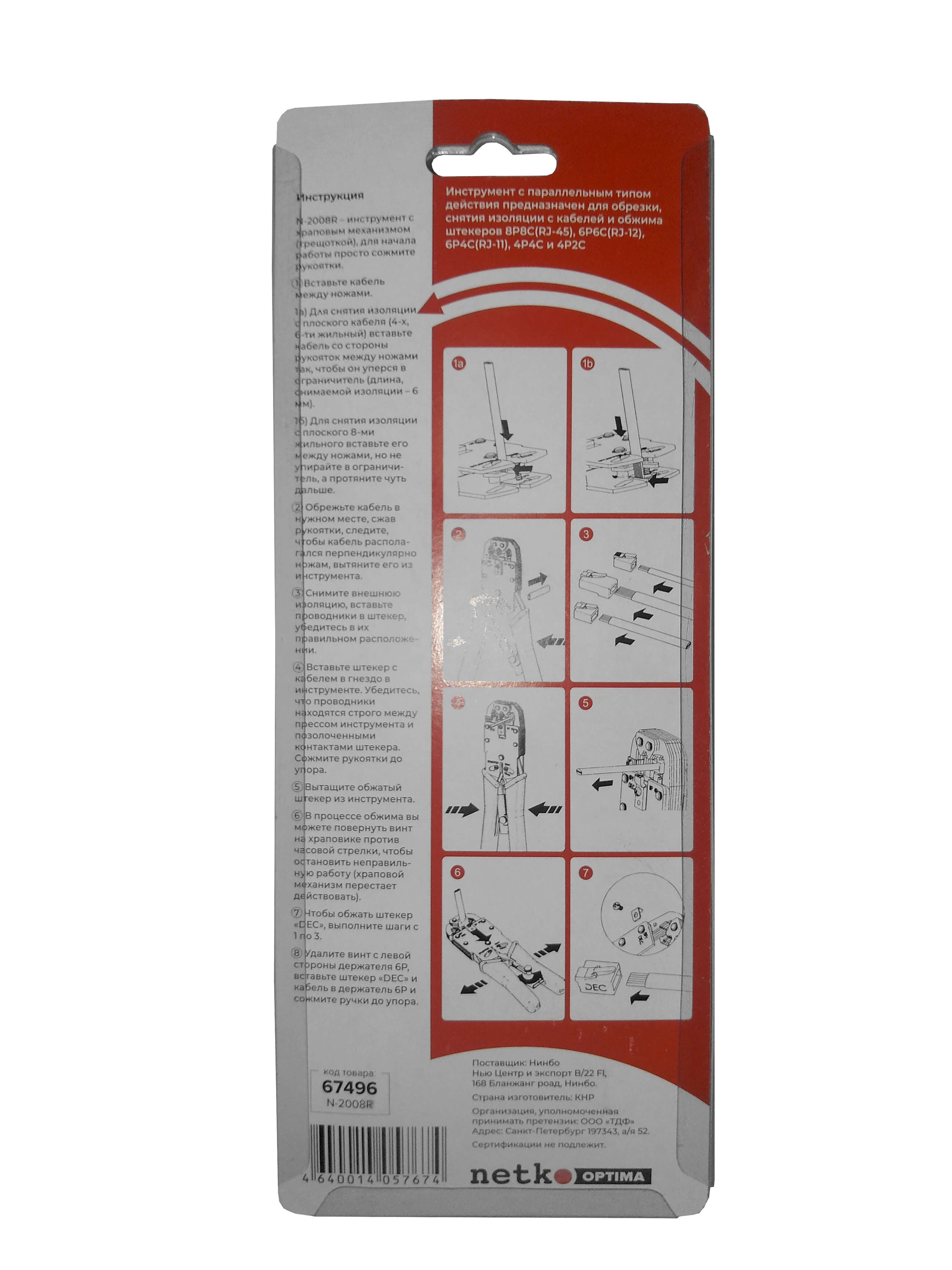

Инструмент с параллельным типом действия предназначен для обрезки, снятия изоляции с кабелей и обжима телекоммуникационных штекеров (типы штекеров см. ниже) Инструкция N-2008R - инструмент с храповым механизмом (трещоткой), для начала работы просто сожмите рукоятки. 1) Вставьте кабель между ножами. 1а) Для снятия изоляции с плоского кабеля (4-х, 6-ти жильный) вставьте кабель со стороны рукояток между ножами так, чтобы он уперся в ограничитель (длина, снимаемой изоляции – 6мм). 1б) Для снятия изоляции с плоского 8-ми жильного вставьте его между ножами, но не упирайте в ограничитель, а протяните чуть дальше. 2) Обрежьте кабель в нужном месте, сжав рукоятки, следите, чтобы кабель располагался перпендикулярно ножам, вытяните его из инструмента. 3) Снимите внешнюю изоляцию, вставьте проводники в штекер, убедитесь в их правильном расположении. 4) Вставьте штекер с кабелем в гнездо в инструменте. Убедитесь, что проводники находятся строго между прессом инструмента и позолоченными контактами штекера. Сожмите рукоятки до упора. 5) Вытащите обжатый штекер из инструмента. 6) В процессе обжима вы можете повернуть винт на храповике против часовой стрелки, чтобы остановить неправильную работу (храповой механизм перестает действовать). 7) Чтобы обжать штекер «DEC», выполните шаги с 1 по 3. 8) Удалите винт с левой стороны держателя 6P, вставьте штекер «DEC» и кабель в держатель 6P и сожмите ручки до упора. Для крепления следующих типов штекеров: 8P8C(RJ-45), 6P6C(RJ-12), 6P4C(RJ-11), 4P4C и 4P4C
