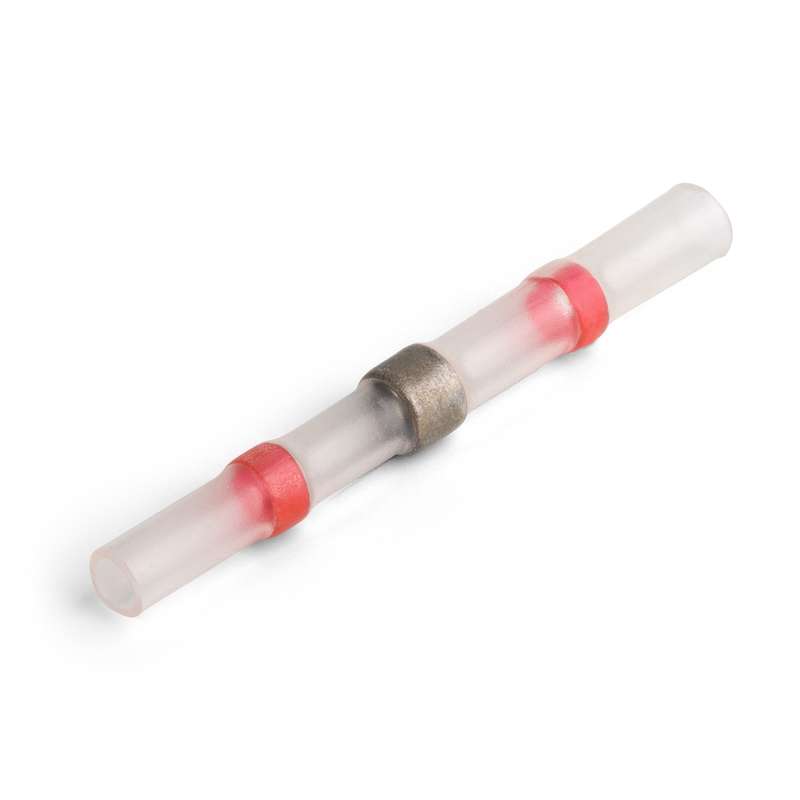

Соединитель под пайку ПК-Т 1.0 КВТ 79879

• Предназначены для паяного соединения встык многопроволочных медных проводов. Не требуют использования канифоли для монтажа • Материал изоляции: сшитый полиэтилен. Не содержит галогенов • Термостойкость изоляции: 125 °C • Максимальное напряжение: 690 В • Особенности конструкции: • в центре соединителя расположено кольцо низкотемпературного припоя • по краям соединителя на внутренней поверхности термоусаживаемой трубки интегрированы цветные пояски термоплавкого клея, обеспечивающие полную герметичность соединения после усадки • Прозрачная изоляция обеспечивает визуальный контроль в процессе монтажа • Цвет поясков термоплавкого клея помогает идентифицировать размеры • Порядок монтажа: • разместите соединитель на одном из проводов, сдвинув его в сторону от предварительно зачищенных концов жил • распушите отдельные проводники и соедините концы жил встык таким образом, чтобы концы проводников заходили друг в друга • обожмите руками выступающие проводники, сформировав место стыка • сдвиньте соединитель на место контакта таким образом, чтобы поясок припоя располагался по центру соединяемых зачищенных жил • используя бутановую горелку или высокотемпературный фен, равномерно прогрейте припой со всех сторон до его расплавления • дайте изделию остыть • Инструмент для монтажа: высокотемпературный фен
