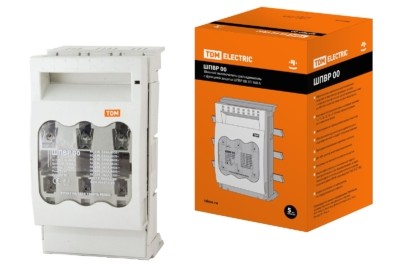

Шинный выключатель-разъединитель с функцией защиты ШПВР 00 3П 160A TDM

Назначение: Включения/отключения нагрузки (с видимым разрывом). Защита 3-х фазных электрических цепей переменного тока до 660В и постоянного тока до 440В от коротких замыканий и перегрузок. Применение: Шкафы компенсации реактивной мощности с шинной системой Вводно-распределительные устройства (ВРУ). Шкафы и ящики управления. Оборудование трансформаторных подстанций. Преимущества: Одновременное использование медных шин как передающего и крепежного элемента экономит пространство и помогает убрать провода и кабели. Возможность крепления на шины толщиной 5 и 10 мм для ШПВР00 и на шины 10 мм для ШПВР1-3. При помощи клемм подключения. Возможность вывода кабеля как вверх, так и вниз при помощи универсального переходника. Конструкция: трехполюсного основания с зажимами для плавких вставок, оснащенного клеммами подключения к токоведущим шинам; верхнего защитного экрана контактов (для ПВР1, ПВР2, ПВР3 с дугогасительными камерами); нижнего защитного экрана контактов; съемной крышки с местом для установки плавкиx вставок типа NH (ППНН). Материалы: Контактная группа ШПВР выполнена из электротехнической меди с гальваническим покрытием, что предотвращает ее окисление в процессе эксплуатации. Корпус выключателя-разъединителя выполнен из негорючего полиамида, армированного стекловолокном (PA-6.6). Комплектация: Упаковка: Руководство по эксплуатации. Паспорт ШПВР 00 3П 160A по 12 шт. ШПВР 1 3П 250A по 4 шт. ШПВР 2 3П 400A по 3 шт. ШПВР 3 3П 630A по 2 шт.
