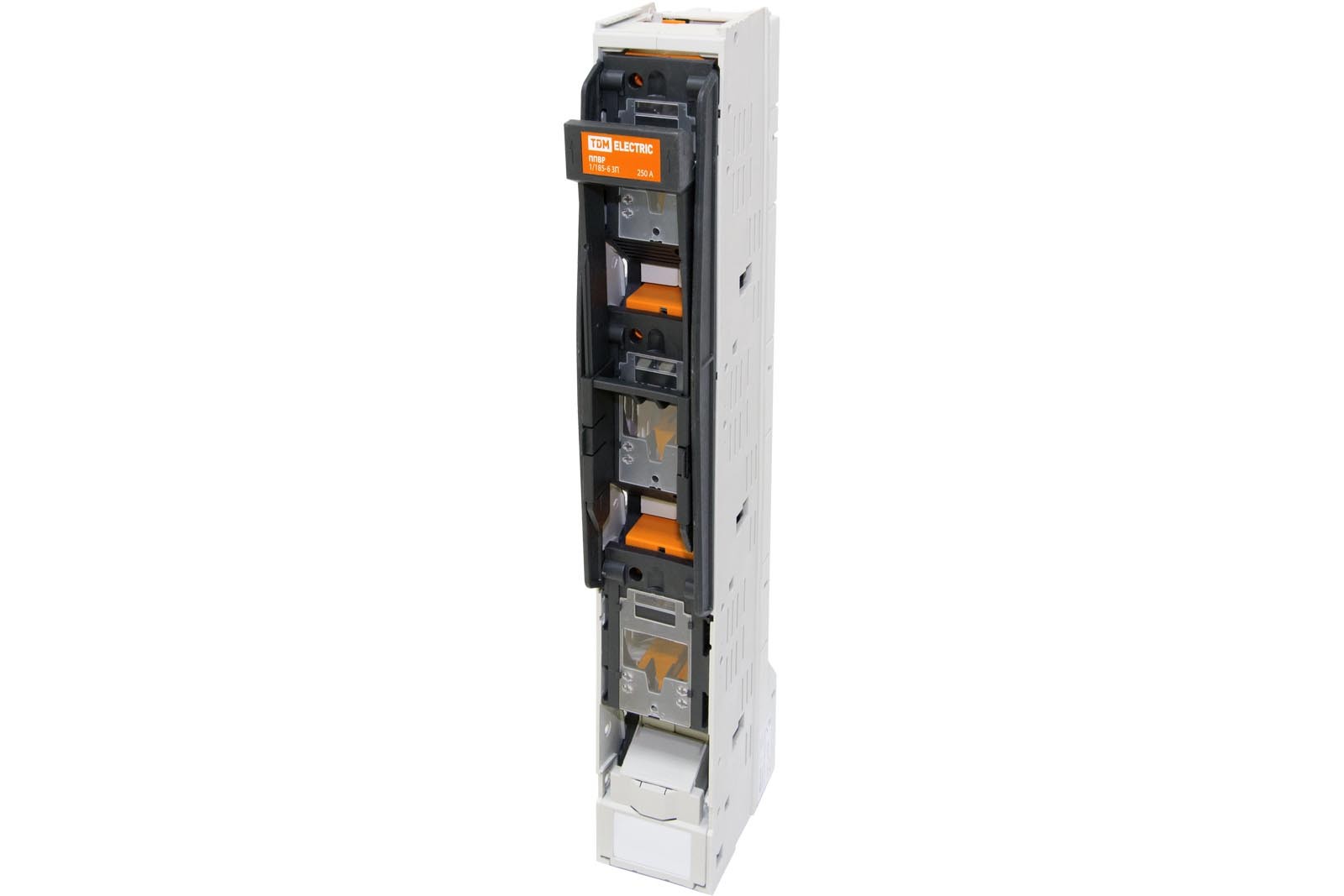

Планочный выключатель-разъединитель с функцией защиты одна рукоятка ППВР 1/185-6 3П 250A TDM

Назначение: Включения/отключения нагрузки (с видимым разрывом). Защита 3-х фазных электрических цепей переменного тока до 660В и постоянного тока до 440В от коротких замыканий и перегрузок. Применение: ППВР заложены в проектах множества типовых сборок, из которых самыми распространенными являются шкафы низкого напряжения (ШНН). Преимущества: Крепление на систему шин с распространенными межшинными расстояниями в 100 мм (для ППВР 00) и 185 мм (для ППВР 1, ППВР 2, ППВР 3). Возможность крепления ППВР как непосредственно на шины стандартным способом (при помощи болтов), так и при помощи терминала для шин (арт. SQ0726-0016) Одновременное использование медных шин как передающего и крепежного элемента экономит пространство и помогает убрать провода и кабели. Устройство обеспечивает надежное разъединение цепи под напряжением с одновременной или пофазной коммутацией всех полюсов. Конструкция: Трехполюсного основания, оснащенного шинами для подключения и зажимами для плавких вставок; Корпуса с блоками под плавкие вставки, при помощи ручек осуществляющих пофазное либо трехфазное отключение нагрузки. При трехфазном отключении применяется специальная рычажная конструкция, соединяющая блоки в единую конструкцию. Нижнего защитного экрана контактов. Материалы: Корпус выключателя-разъединителя выполнен из негорючего полиамида, армированного стекловолокном (PA-6.6). Предотвращает ее окисление в процессе эксплуатации Комплектация: Упаковка: ППВР 00/100-6 3П 160A по 8 шт. ППВР 1/185-6 3П 250A по 2 шт. ППВР 1/185-1 3П 250A по 2 шт. ППВР 2/185-6 3П 400A по 2 шт. ППВР 2/185-1 3П 400A по 2 шт. ППВР 3/185-6 3П 630A по 2 шт. ППВР 3/185-1 3П 630A по 2 шт.
